發布日期：2018-01-02 13:52
隨著各地2016年對鍋爐煙氣排放標準的要求越來越高，與鍋爐配套的布袋除塵器標準也要隨之提高，只有不斷對除塵器進行改進，提高制作標準，才能不斷適應愈加嚴格的鍋爐煙氣排放標準。
本標準參考HCRJ 016-1998《中國環境保護產品認定技術條件》 制定。
鍋爐鍋爐配套布袋除塵器術語定義

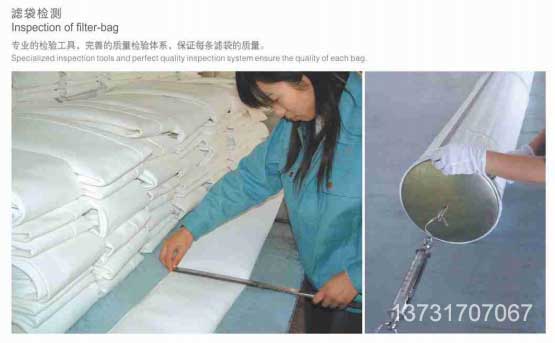

鍋爐配套布袋除塵器濾袋：用于過濾煙塵的物料，多制成圓形截面。
濾袋口徑：對于圓濾袋，是指其內徑。
袋籠：支撐濾袋的骨架，使濾袋能正常工作。
袋籠口徑：袋籠外表面與濾袋接觸部分的O假定直徑。
濾袋長度：從花板計算，花板上表面到濾袋袋內底的距離。
袋籠長度：從頭蓋底端與花板接觸的平面到底蓋底端的距離。
袋籠頭蓋：袋籠上與花板直接接觸的部位。
袋籠頭蓋內徑：除塵布袋頭蓋伸向?yàn)V袋部分與濾袋內表面接觸的頭蓋外表面直徑。
袋籠頭蓋外徑：袋籠頭蓋上部罩住濾袋口的外表面直徑。
袋籠底蓋：袋籠底部的圓形蓋。
袋籠底蓋外徑：袋籠底蓋外表面直徑。
袋籠豎筋：與濾袋軸向平行的鋼絲。
袋籠橫筋：與濾袋軸向垂直的鋼絲。
花 板 孔：安裝濾袋和袋籠的孔洞。
花板厚度：用于制作花板的鋼板厚度。
鍋爐配套布袋除塵器配件 技術要求
濾袋口徑系列φ160mm，φ150mm，φ140mm，φ130mm，φ120mm。
花板孔口徑系列φ167.5mm，φ157.5mm，φ147.5mm，φ137.5mm，φ127.5mm。
袋籠口徑系列φ155mm，φ145mm，φ135mm，φ125mm，φ115mm。
濾袋依據濾袋廠及O相關標準制作。濾布厚度一般為2mm。特殊厚度采購部門責任人采購時必須作出說明，并將其厚度值匯報至技術部。
袋籠口徑允許偏差值0-1.5mm。
除塵骨架長度允許偏差值0-5mm。
袋籠頭蓋內徑外表面直徑允許偏差值0-1.5mm。
袋籠頭蓋外徑外表面直徑允許偏差值1-1mm。
袋籠豎筋焊接固定于頭蓋及底蓋內側。
袋籠底蓋外徑允許偏差值0-1.5mm。

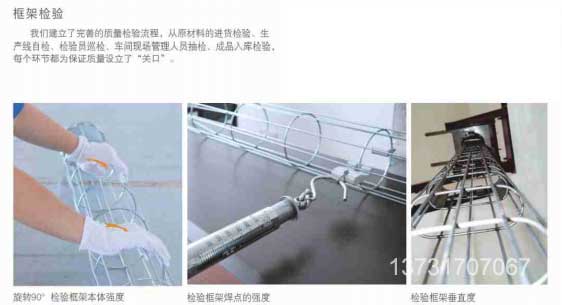

袋籠垂直度公差：當袋籠長度大于5m時，公差值（相對于袋籠頭蓋與花板接觸的平面）小于10mm。當袋籠長度小于5m時，公差值小于5mm。
袋籠豎筋直徑偏差值0.1-0.1mm。
袋籠橫筋直徑偏差值0.1-0.1mm。
花板厚度允許偏差值0-0.2mm。
袋籠制作不允許有任何毛刺及刀口（尤其是底蓋）等損害濾袋正常工作的情況。
袋籠底蓋外底端向上約60mm設置一圈橫筋。
袋籠豎筋及橫筋間距按相關技術協議及圖紙要求執行。
花板孔偏差值及孔間距按相關技術協議及圖紙要求執行
